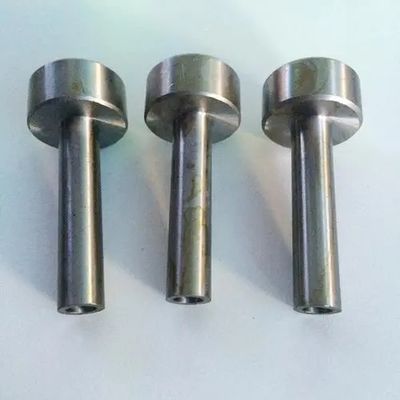

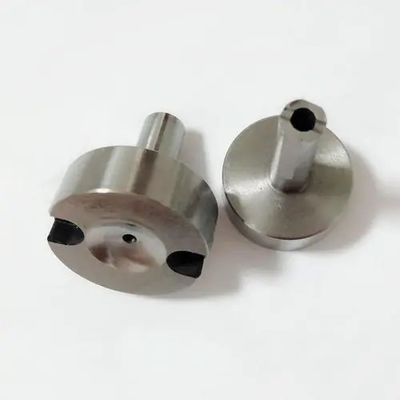

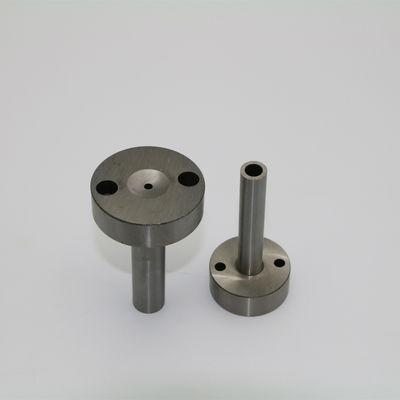

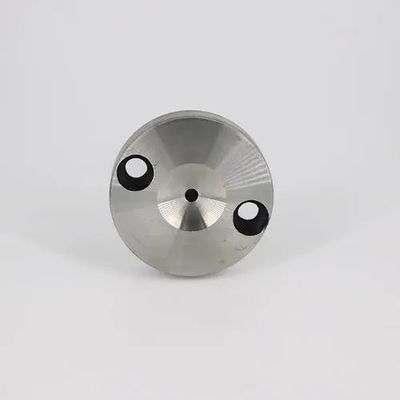

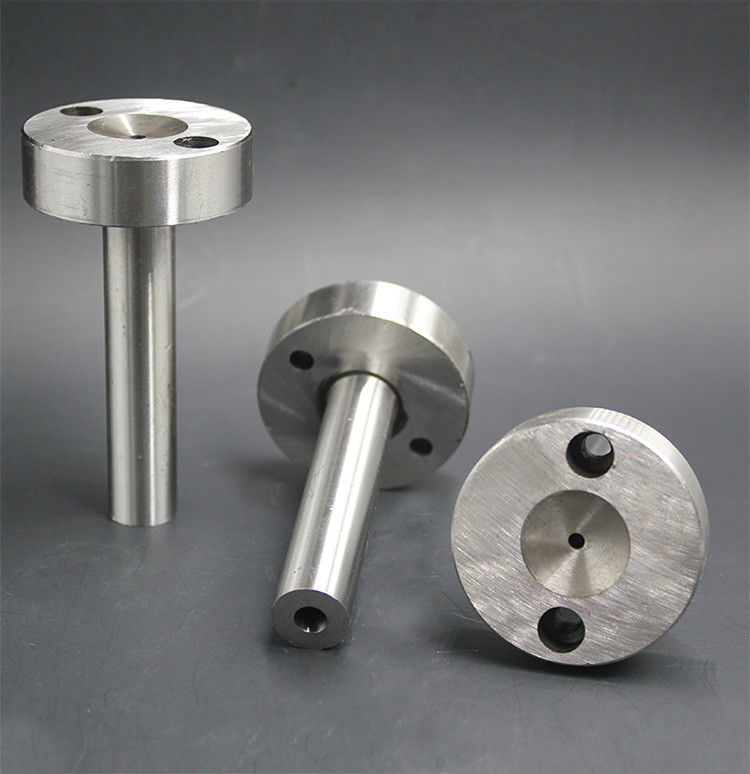

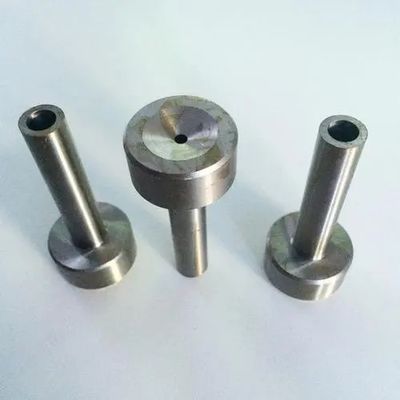

SKD61 স্লাইড কোর ইউনিট

উচ্চ-লোড ইনজেকশন ছাঁচ সিস্টেমের জন্য ভাঁজযোগ্য ছাঁচ অংশ

পণ্যের সংক্ষিপ্ত বিবরণ

দ্যSKD61 স্লাইড কোর ইউনিটইঞ্জেকশন মোল্ডে ব্যবহৃত একটি গুরুত্বপূর্ণ চলমান উপাদান যা পার্শ্ব প্রতিক্রিয়া বা অভ্যন্তরীণ আন্ডারকুট মুক্তির প্রয়োজন।

এই ইউনিটগুলি সাধারণত নিম্নলিখিতগুলির মধ্যে সংহত করা হয়ঃ

• সাইড স্লাইড মেকানিজম

• গহ্বরযুক্ত অংশের ডিমোল্ডিং সিস্টেম

• ভাঁজযোগ্য কোর সমন্বয়

• উচ্চ লোড কাঠামোগত ছাঁচ বিভাগ

থেকে তৈরিSKD61 হট ওয়ার্ক ডাই স্টিল, স্লাইড কোর ইউনিটটি পুনরাবৃত্তি যান্ত্রিক আন্দোলন, স্থানীয় চাপ এবং দীর্ঘ আকারের অস্থিতিশীলতা ছাড়াই দীর্ঘ উত্পাদন চক্রের প্রতিরোধের জন্য ডিজাইন করা হয়েছে।

এই উপাদানটি কঠোরভাবে একটিবিল্ট-টু-প্রিন্ট বেস, গ্রাহকের ছাঁচ কাঠামোর সাথে সামঞ্জস্যতা নিশ্চিত করে।

স্লাইড কোর সিস্টেমগুলি সাধারণত ছাঁচে প্রয়োগ করা হয়ঃ

• অটোমোবাইল প্লাস্টিকের উপাদান

• মেডিকেল ডিভাইসের হাউজিং

• অভ্যন্তরীণ থ্রেড সহ প্যাকেজিং বন্ধনী

• টেকনিক্যাল ৩সি স্ট্রাকচারাল পার্টস

• পার্শ্বীয় গতি সহ উচ্চ নির্ভুলতা ছাঁচ

এই অ্যাপ্লিকেশনগুলিতে, সরল কঠোরতার মানগুলির চেয়ে গতির নির্ভুলতা এবং পরিধানের প্রতিরোধের চেয়ে বেশি গুরুত্বপূর্ণ।

উপাদান লজিক কেন SKD61

SKD61 (হট ওয়ার্ক ডাই স্টিল) এর সুষম বৈশিষ্ট্যগুলির জন্য নির্বাচিত হয়ঃ

• ভাল তাপ ক্লান্তি প্রতিরোধের

• উচ্চ প্রভাব দৃঢ়তা

• তাপ চিকিত্সার পরে স্থিতিশীল কঠোরতা

• চক্রীয় লোডের অধীনে ফাটল প্রতিরোধের

সাধারণ কাজের কঠোরতা পরিসীমাঃ
৫৮ ০৬০ এইচআরসি, অ্যাপ্লিকেশনের উপর ভিত্তি করে নিয়মিত।

অপারেশন চলাকালীন মাত্রিক স্থিতিশীলতা বজায় রাখার জন্য অভিন্ন তাপ চিকিত্সা এবং চাপ ত্রাণ অপরিহার্য।

ইঞ্জিনিয়ারিং ফোকাস

স্লাইড কোর ইউনিটগুলি স্ট্যাটিক অংশ নয়। তারা স্লাইডিং ঘর্ষণ এবং পাশের লোডের অধীনে কাজ করে।
পারফরম্যান্স নির্ভর করেজ্যামিতি নিয়ন্ত্রণ, পৃষ্ঠের অবস্থা, এবং কঠোরতা ভারসাম্য.

১) নির্ভুলতা ফিট এবং সমন্বয়

প্রধান নিয়ন্ত্রণ ক্ষেত্রগুলির মধ্যে রয়েছেঃ

• স্লাইডিং মুখের সমান্তরালতা

• মাউন্টিং পৃষ্ঠের সাথে উল্লম্বতা

• প্রযোজ্য হলে ঘনত্ব

• মাত্রা ত্রুটি ± 0.002 মিমি পর্যন্ত

সঠিক ফিট মসৃণ চলাচল নিশ্চিত করে এবং অসামঞ্জস্যপূর্ণ যোগাযোগের পরিধান হ্রাস করে।

2) পৃষ্ঠের অবস্থা এবং ঘর্ষণ ব্যবস্থাপনা

স্ট্যান্ডার্ড সারফেস ফিনিসঃ
Ra 0.6 (নির্ধারিত)

অপশনাল চিকিত্সাঃ

• নাইট্রাইডিং

• টিআইএন / টিআইসিএন / অ্যালটিআইএন লেপ

• কালো অক্সাইড

পৃষ্ঠতল প্রকৌশল ঘর্ষণ সহগ হ্রাস করে এবং উচ্চ-চক্রের ছাঁচগুলিতে পরিধান প্রতিরোধের উন্নতি করে।

3) পোশাক বিতরণ এবং সেবা জীবন

স্লাইড ইউনিট অভিজ্ঞতাঃ

• পুনরাবৃত্তি অগ্রগতি / পিছনে গতি

• গাইড পৃষ্ঠের যোগাযোগের চাপ

• ছাঁচ বন্ধ করার সময় শক লোড

অপ্টিমাইজড জ্যামিতি এবং নিয়ন্ত্রিত কঠোরতা-কঠোরতার অনুপাত চিপিং হ্রাস করে এবং পরিষেবা ব্যবধান বাড়ায়।

টেকনিক্যাল স্পেসিফিকেশন

• পণ্যের ধরনঃ স্লাইড কোর ইউনিট / ভাঁজযোগ্য ছাঁচ উপাদান

• উপাদানঃ SKD61

• কঠোরতাঃ ৫৮৬০ এইচআরসি (নির্ধারিত)

• মাত্রা সহনশীলতাঃ ±0.002 মিমি (সমালোচনামূলক এলাকা)

• সারফেস ফিনিসঃ Ra 0.6 বা নির্দিষ্ট প্রয়োজনীয়তা

• পৃষ্ঠ চিকিত্সাঃ নাইট্রাইডিং / পিভিডি লেপ ঐচ্ছিক

• উৎপাদন প্রকারঃ কাস্টমাইজড (মেড টু অর্ডার)

• পরিদর্শনঃ চালানের আগে ১০০% মাত্রিক পরিদর্শন

উৎপাদন ক্ষমতা

সুনির্দিষ্ট প্রক্রিয়াকরণের মধ্যে রয়েছেঃ

• সিএনসি মেশিনিং

• ইডিএম এবং আয়না ইডিএম

• ওয়্যার ইডিএম

• পৃষ্ঠের পেষণ

• সিলিন্ডারিক গ্রিলিং

• সিএমএম পরিদর্শন

জ্যামিতিক স্থিতিশীলতা এবং দীর্ঘমেয়াদী পুনরাবৃত্তিযোগ্যতা নিশ্চিত করার জন্য সমালোচনামূলক স্লাইডিং পৃষ্ঠগুলি গ্রাউন্ড করা হয়।

গুণমান এবং পুনরাবৃত্তিযোগ্যতা

প্রতিটি ইউনিট যাচাই করা হয়ঃ

• কঠোরতা বন্টন

• আকারের সম্মতি

• পৃষ্ঠের অখণ্ডতা

• কার্যকরী সমন্বয়

পুনরাবৃত্তি আদেশগুলি একই বেসলাইন স্পেসিফিকেশন অনুযায়ী তৈরি করা হয় যাতে বিনিময়যোগ্যতা নিশ্চিত করা যায়।

OEM / কাস্টমাইজড ম্যানুফ্যাকচারিং

আমরা স্লাইড কোর ইউনিট কঠোরভাবে অনুযায়ী উত্পাদনঃ

• গ্রাহকের অঙ্কন (2D / 3D)

• নির্দিষ্ট কঠোরতা প্রয়োজনীয়তা

• নির্দিষ্ট লেপ চিকিত্সা

• নির্দিষ্ট ছাঁচ কাঠামোর সংহতকরণ

কাস্টম এবং স্ট্যান্ডার্ড সামঞ্জস্যপূর্ণ ডিজাইন উভয়ই সমর্থিত।

টেকনিক্যাল FAQ

প্রশ্ন ১ঃ কেন উচ্চতর কঠোরতা ইস্পাত ব্যবহার করবেন না?
অত্যধিক কঠোরতা অনমনীয়তা হ্রাস করতে পারে। এসকেডি 61 একটি ভারসাম্য সরবরাহ করে যা চক্রীয় লোডের অধীনে ভাঙ্গনের ঝুঁকি হ্রাস করে।

প্রশ্ন ২: নাইট্রাইডিংয়ের পরিবর্তে লেপ ব্যবহার করা যায় কি?
লেপগুলি পৃষ্ঠের পরিধান প্রতিরোধের উন্নতি করে, তবে স্তরটির কঠোরতা এবং তাপ চিকিত্সা মৌলিক।

প্রশ্ন ৩ঃ স্লাইডিং মসৃণতা কিভাবে নিশ্চিত করা যায়?
নিয়ন্ত্রিত পৃষ্ঠের সমাপ্তি, সমান্তরালতা, এবং সঙ্গমের উপাদানগুলির সুনির্দিষ্ট ফিটিংয়ের মাধ্যমে।

প্রশ্ন 4: উচ্চ-চক্রের অটোমোটিভ অ্যাপ্লিকেশনগুলি সমর্থিত?
হ্যাঁ, উপাদানটি উচ্চ-ভলিউম ছাঁচনির্মাণের জন্য উপযুক্ত, যথাযথ উপকরণ এবং পৃষ্ঠের চিকিত্সার সাথে।

Q5: সম্পূর্ণ কাস্টমাইজেশন উপলব্ধ?
হ্যাঁ, সমস্ত স্লাইড কোর ইউনিট গ্রাহকের অঙ্কন অনুযায়ী উত্পাদিত হয়।

একটি প্রযুক্তিগত প্রস্তাবের জন্য অনুরোধ করুন

দয়া করে উল্লেখ করুনঃ

• ২ ডি বা ৩ ডি অঙ্কন

• কঠোরতার প্রয়োজনীয়তা

• পৃষ্ঠের চিকিত্সার পছন্দ

• প্রয়োগের বিবরণ (চক্রের হার, উপাদান প্রকার)

আমাদের ইঞ্জিনিয়ারিং টিম আপনার স্পেসিফিকেশন পর্যালোচনা করবে এবং একটি উত্পাদন প্রস্তাব দেবে।
