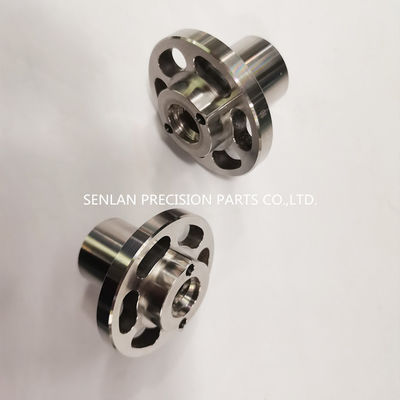

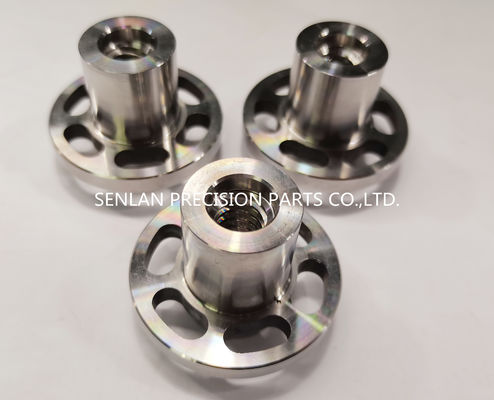

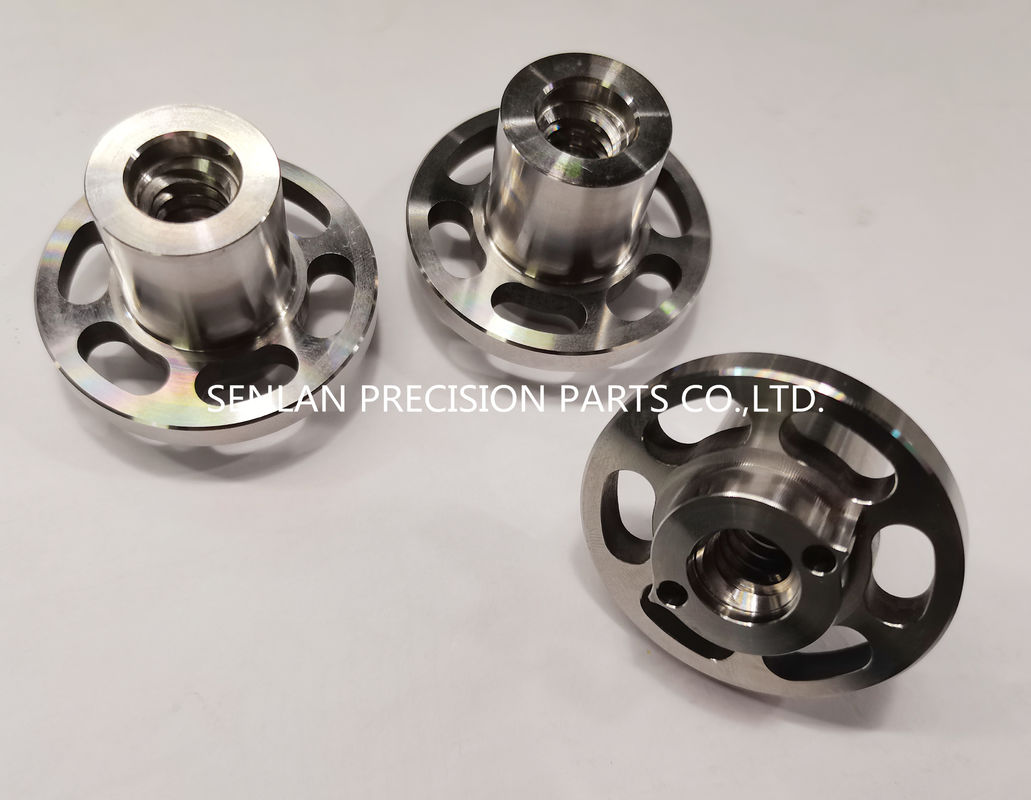

সিএনসি মেশিনিং H13 থ্রেডেড বুশ মোল্ড পার্টস HRC 48 থেকে HRC 52 সহ

প্রিসিশন ফ্ল্যাঞ্জ ইয়োক হল সিএনসি মেশিনে তৈরি কাপলিং কম্পোনেন্ট যা ঘূর্ণায়মান শ্যাফট সংযোগ করতে এবং স্থিতিশীল অ্যালাইনমেন্ট ও নিয়ন্ত্রিত টলারেন্স সহ টর্ক প্রেরণ করার জন্য ডিজাইন করা হয়েছে যাতে নির্ভরযোগ্য অ্যাসেম্বলি ফিট এবং সামঞ্জস্যপূর্ণ ঘূর্ণন নির্ভুলতা নিশ্চিত করা যায়।

ফ্ল্যাঞ্জ ইয়োক হল কাপলিং কম্পোনেন্ট যা ঘূর্ণায়মান শ্যাফট সংযোগ করতে এবং স্থিতিশীল অ্যালাইনমেন্ট সহ টর্ক প্রেরণ করতে ব্যবহৃত হয়। উচ্চ-গতির বা উচ্চ-লোডের অ্যাসেম্বলিতে, কনসেন্ট্রিসিটি, ফ্ল্যাটনেস বা বোল্ট-হোল পজিশনিং-এর সামান্য বিচ্যুতিও কম্পন, অকাল পরিধান এবং অসামঞ্জস্যপূর্ণ কর্মক্ষমতা তৈরি করতে পারে। আমাদের প্রিসিশন ফ্ল্যাঞ্জ ইয়োক গ্রাহকের ড্রয়িং অনুযায়ী নিয়ন্ত্রিত টলারেন্স সহ সিএনসি মেশিনে তৈরি করা হয় যাতে নির্ভরযোগ্য অ্যাসেম্বলি ফিট এবং সামঞ্জস্যপূর্ণ ঘূর্ণন নির্ভুলতা সমর্থন করা যায়।

একটি কাস্টম প্রিসিশন মেশিনিং প্রস্তুতকারক হিসাবে, আমরা ডেটা, কনসেন্ট্রিসিটি/রানআউট, ফেস ফ্ল্যাটনেস এবং মাউন্টিং ইন্টারফেস এর উপর কঠোর নিয়ন্ত্রণের সাথে ফ্ল্যাঞ্জ ইয়োক এবং সংশ্লিষ্ট কাপলিং পার্টস তৈরি করি। আপনার প্রোটোটাইপ বা প্রোডাকশন ব্যাচ যাই হোক না কেন, আমরা পুনরাবৃত্তিযোগ্যতা, ডকুমেন্টেশন এবং চাহিদাযুক্ত যান্ত্রিক অ্যাপ্লিকেশনের জন্য স্থিতিশীল মানের উপর মনোযোগ দিই।

একটি ফ্ল্যাঞ্জ ইয়োক হল একটি মেশিনে তৈরি কাপলিং উপাদান যা সাধারণত একটি ফ্ল্যাঞ্জড মাউন্টিং ফেস এবং একটি হাব সেকশন বৈশিষ্ট্যযুক্ত যা একটি শ্যাফট বা ম্যাটিং কাপলিং-এর সাথে ইন্টারফেস করে। ডিজাইনের উপর নির্ভর করে, এতে অভ্যন্তরীণ থ্রেড, পাইলট ডায়ামিটার, বোল্ট সার্কেল, ওজন-হ্রাসকারী পকেট এবং ব্যালেন্সিং-সম্পর্কিত জ্যামিতি অন্তর্ভুক্ত থাকতে পারে।

• সংযুক্ত উপাদানগুলির মধ্যে টর্ক প্রেরণ করুন
• কম্পন এবং পরিধান কমাতে কোঅক্সিয়াল অ্যালাইনমেন্ট বজায় রাখুন
• ফ্ল্যাঞ্জ ফেস এবং বোল্ট প্যাটার্নের মাধ্যমে একটি স্থিতিশীল মাউন্টিং ইন্টারফেস সরবরাহ করুন
• যান্ত্রিক সিস্টেমে পুনরাবৃত্তিযোগ্য অ্যাসেম্বলি এবং সার্ভিসেবিলিটি সমর্থন করুন

• ফ্ল্যাঞ্জ ফেস বোল্ট সার্কেল / মাউন্টিং হোল
• সহ
• সঠিক কেন্দ্রীকরণের জন্য পাইলট ডায়ামিটার
• অভ্যন্তরীণ/বাহ্যিক থ্রেডিং বা শ্যাফট ইন্টারফেস জ্যামিতি সহ হাব সেকশন
• ওজন এবং দৃঢ়তা অপ্টিমাইজ করার জন্য মেশিনে তৈরি পকেট বা লাইটেনিং হোল

উপাদানের বিকল্প এবং ফিনিশিং

অ্যাপ্লিকেশনপ্রিসিশন ফ্ল্যাঞ্জ ইয়োক কাপলিং এবং পাওয়ার ট্রান্সমিশন অ্যাসেম্বলি

• তে ব্যবহৃত হয়, যার মধ্যে রয়েছে:
• শ্যাফট কাপলিং সিস্টেম যার জন্য সঠিক অ্যালাইনমেন্ট প্রয়োজন
• ঘূর্ণায়মান অ্যাসেম্বলি যেখানে রানআউট নিয়ন্ত্রণ গুরুত্বপূর্ণ
• OEM সরঞ্জামের জন্য কাস্টম যান্ত্রিক ইন্টারফেস
• প্রিসিশন মেশিনে তৈরি কাপলিং পার্টসের জন্য প্রোটোটাইপ-টু-প্রোডাকশন প্রোগ্রাম

রক্ষণাবেক্ষণ এবং আপগ্রেডের জন্য প্রতিস্থাপন উপাদান

প্রিসিশন এবং ম্যানুফ্যাকচারিং ক্ষমতা

• উৎপাদন প্রক্রিয়া
• হাব এবং কোঅক্সিয়াল বৈশিষ্ট্যগুলির জন্য সিএনসি টার্নিং
• বোল্ট প্যাটার্ন, পকেট এবং মূল জ্যামিতিগুলির জন্য সিএনসি মিলিং
• ফেস ফ্ল্যাটনেস (প্রয়োজনে) গ্রাইন্ডিং বা ল্যাপিং
• অ্যাসেম্বলি সুরক্ষার জন্য ডিবুরিং এবং এজ কন্ট্রোল

• মূল মান নিয়ন্ত্রণপাইলট, হাব এবং মাউন্টিং ডেটাগুলির মধ্যে
• কনসেন্ট্রিসিটি/রানআউট নিয়ন্ত্রণ
• স্থিতিশীল ফ্ল্যাঞ্জ মাউন্টিংয়ের জন্য ফেস ফ্ল্যাটনেস এবং পারপেন্ডিকুলারিটিসঠিক
• বোল্ট সার্কেল পজিশনিং
• এবং হোল টলারেন্স

• আপনার GD&T এবং ক্রিটিক্যাল ডাইমেনশন তালিকার সাথে সামঞ্জস্যপূর্ণ ডাইমেনশনাল পরিদর্শন
• পরিদর্শন এবং ডকুমেন্টেশন
• ডাইমেনশনাল পরিদর্শন রিপোর্ট উপলব্ধ

প্রয়োজনে ট্রেসেবিলিটি মার্কিং বিকল্প
ঘূর্ণায়মান কাপলিং পারফরম্যান্সের জন্য গ্রাহকের মান

আরও স্থিতিশীল ঘূর্ণন এবং কম কম্পন
সঠিক রানআউট এবং কনসেন্ট্রিসিটি ভারসাম্যহীনতা-সম্পর্কিত কম্পন হ্রাস করে এবং অ্যাসেম্বলি স্থিতিশীলতা উন্নত করে।

নির্ভরযোগ্য ফিট এবং দ্রুত অ্যাসেম্বলি
নিয়ন্ত্রিত ফ্ল্যাঞ্জ ফেস, পাইলট এবং বোল্ট প্যাটার্ন রিওয়ার্ক হ্রাস করে এবং পুনরাবৃত্তিযোগ্য ইনস্টলেশন নিশ্চিত করে।

বিয়ারিং এবং সংযুক্ত উপাদানগুলির জন্য দীর্ঘ পরিষেবা জীবন
উন্নত অ্যালাইনমেন্ট অসম লোডিং হ্রাস করে, শ্যাফট, বিয়ারিং এবং কাপলিংগুলির আয়ুষ্কাল উন্নত করে।

• পুনরাবৃত্তিযোগ্য সিএনসি প্রক্রিয়া এবং পরিদর্শন কর্মক্ষমতা ড্রিপ্ট ছাড়াই স্কেলযোগ্য সরবরাহ সমর্থন করে।
• কোটেশনের জন্য আমাদের কী প্রয়োজন
• 2D ড্রয়িং (PDF/DWG) এবং 3D CAD (STEP/IGES)
• উপাদানের প্রয়োজনীয়তা (বা সুপারিশের জন্য লোড/পরিবেশের বিবরণ)
• পরিমাণ এবং লক্ষ্য লিড টাইম
• গুরুত্বপূর্ণ টলারেন্স এবং GD&T (রানআউট, কনসেন্ট্রিসিটি, ফ্ল্যাটনেস, পারপেন্ডিকুলারিটি)
• বোল্ট সার্কেল বিবরণ (হোল সাইজ, সংখ্যা, PCD, পজিশনাল টলারেন্স)
• পাইলট ডায়ামিটার এবং ফিট প্রয়োজনীয়তা
• শ্যাফট ইন্টারফেস বিবরণ (থ্রেড, বোর, কীওয়ে, স্প্লাইন, ইত্যাদি, প্রযোজ্য হলে)

• পরিদর্শন/ডকুমেন্টেশন প্রয়োজন (FAI, রিপোর্ট ফরম্যাট, ট্রেসেবিলিটি)
  প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
• ফ্ল্যাঞ্জ ইয়োক কীসের জন্য ব্যবহৃত হয়?
  একটি ফ্ল্যাঞ্জ ইয়োক একটি ঘূর্ণায়মান অ্যাসেম্বলিতে উপাদান সংযোগ করতে ব্যবহৃত হয়, একটি ফ্ল্যাঞ্জড মাউন্টিং ইন্টারফেস এবং টর্ক ট্রান্সমিশন এবং অ্যালাইনমেন্টের জন্য একটি হাব সেকশন সরবরাহ করে।
• ফ্ল্যাঞ্জ ইয়োকগুলির জন্য কোন টলারেন্সগুলি সবচেয়ে বেশি গুরুত্বপূর্ণ?
  সবচেয়ে সাধারণ হল ঘূর্ণায়মান বৈশিষ্ট্যগুলির মধ্যে রানআউট/কনসেন্ট্রিসিটি, ফেস ফ্ল্যাটনেস/পারপেন্ডিকুলারিটি এবং বোল্ট-হোল পজিশনাল নির্ভুলতা—কারণ এগুলি কম্পন এবং অ্যাসেম্বলি ফিটকে প্রভাবিত করে।
• আপনি কি প্রোটোটাইপ থেকে প্রোডাকশন পর্যন্ত কাস্টম ফ্ল্যাঞ্জ ইয়োক তৈরি করতে পারেন?
  হ্যাঁ। আমরা প্রোটোটাইপ রান, ছোট ব্যাচ এবং প্রোডাকশন কোয়ান্টিটিগুলি সামঞ্জস্যপূর্ণ মেশিনিং এবং পরিদর্শন নিয়ন্ত্রণের সাথে সমর্থন করি।
