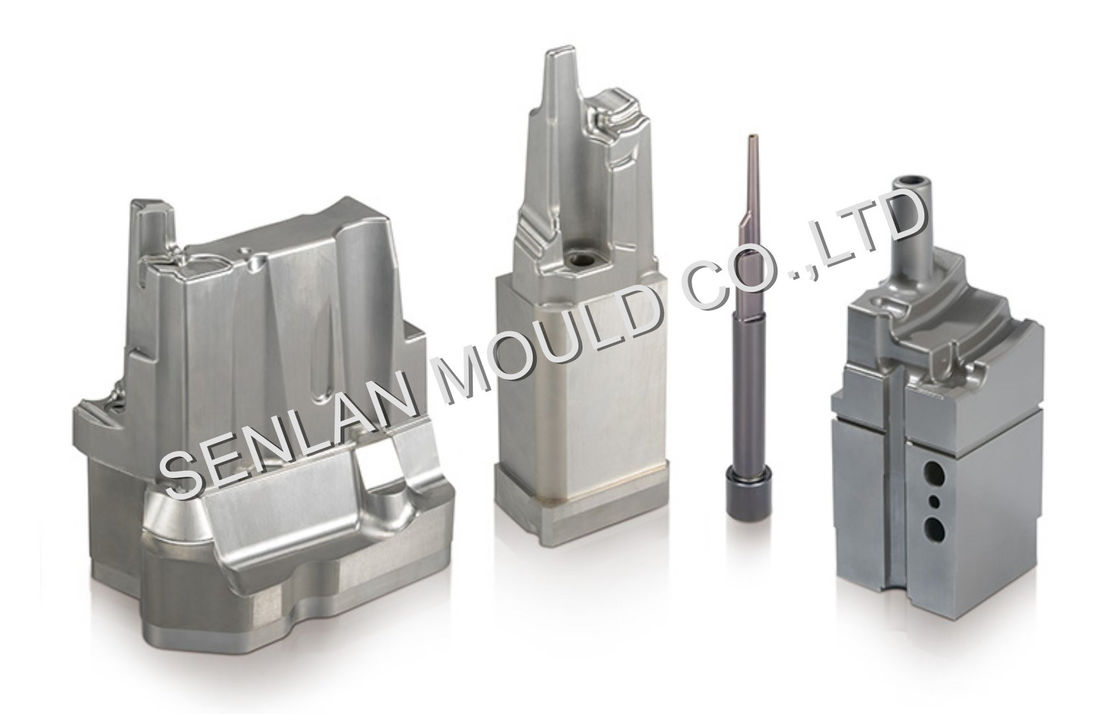

যথার্থ পঞ্চ পিন এবং ছাঁচ উপাদান

পণ্যের সংক্ষিপ্ত বিবরণ

যথার্থ পঞ্চ পিন এবং উচ্চ কঠোরতার টুলিং উপাদানগুলি উচ্চ-গতির ধাতব স্ট্যাম্পিং মুডে সমালোচনামূলক পরিধানের অংশ।
এগুলি প্রগতিশীল ডাই, সূক্ষ্ম ব্লাঙ্কিং সরঞ্জাম এবং যথার্থ গঠনের অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয় যেখানে মাত্রিক নির্ভুলতা এবং ভাঙ্গন প্রতিরোধের প্রয়োজনীয়।

আমরা উৎপাদন করিকাস্টম precision punch pins and tooling componentsএকটি বিল্ট-টু-প্রিন্ট ভিত্তিতে, নিম্নলিখিতগুলির উপর দৃষ্টি নিবদ্ধ করেঃ

• পরিধান প্রতিরোধের

• ভাঙ্গন দৃঢ়তা

• মাত্রিক স্থিতিশীলতা

• উচ্চ গতির স্ট্যাম্পিং নির্ভরযোগ্যতা

এই উপাদানগুলি পুনরাবৃত্তি প্রভাব এবং উচ্চ-চক্র উত্পাদন অবস্থার অধীনে ধারাবাহিক পারফরম্যান্সের জন্য ডিজাইন করা হয়েছে।

উচ্চ গতির স্ট্যাম্পিংয়ে কেন পঞ্চ পিনের গুণমান গুরুত্বপূর্ণ

সারি উৎপাদন স্ট্যাম্পিং লাইনগুলিতে, পঞ্চ পিনগুলি নিম্নলিখিত বিষয়গুলির সাপেক্ষেঃ

• পুনরাবৃত্তি উচ্চ প্রভাব লোডিং

• ভুল সমন্বয় থেকে পাশের লোড

• ঘর্ষণ তাপ জমা

• উপাদান আঠালো এবং galling

সাধারণ ব্যর্থতা মোডগুলির মধ্যে রয়েছেঃ

• হঠাৎ চিপিং বা স্ন্যাপিং

• ক্রমবর্ধমান পরাজয় যা বুর গঠন করে

• দুর্বল কনসেন্ট্রিসিটির কারণে অদ্ভুত পরিধান

• তাপীয় চাপের অধীনে লেপ ফ্লিপিং

টুলিংয়ের গুণমান সরাসরি উৎপাদন আপটাইম এবং অংশের ধারাবাহিকতাকে প্রভাবিত করে।

মূল উত্পাদন ফোকাস

1) উপাদান নির্বাচন এবং ধাতুবিদ্যা নিয়ন্ত্রণ

আমরা উচ্চ পারফরম্যান্স সরঞ্জাম স্টিল এবং কার্বাইড উপকরণ সহ কাজ করি, যার মধ্যে রয়েছেঃ

• SKH51 / M2

• এএসপি২৩ / ভ্যানাডিস ২৩

• টংস্টেন কার্বাইড

উপাদান নির্বাচন নিম্নলিখিত উপর নির্ভর করেঃ

• পার্সনিং ফোর্স

• পাতার বেধ

• ওয়ার্কপিসের উপাদান কঠোরতা

• স্ট্রোক ফ্রিকোয়েন্সি

তাপ চিকিত্সা নিয়ন্ত্রিত ভ্যাকুয়াম অবস্থার অধীনে সঞ্চালিত হয়, যার পরে অভিন্ন কঠোরতা এবং মাইক্রোস্ট্রাকচার স্থিতিশীলতা নিশ্চিত করার জন্য একাধিক টেম্পারিং চক্র অনুসরণ করা হয়।

ডিমেনশিয়াল স্থিতিশীলতা উন্নত করতে এবং ধরে রাখা অস্টেনাইট হ্রাস করার জন্য বিকল্প শূন্যের নিচে চিকিত্সা উপলব্ধ।

২) কনসেন্ট্রিসিটি এবং সিলিন্ড্রিসিটি নিয়ন্ত্রণ

উচ্চ-গতির স্ট্যাম্পিংয়ে, এমনকি সামান্য অদ্ভুততা অসম পরিধানের দিকে পরিচালিত করে।

আমরা নিশ্চিত করি:

• ঘনত্ব ± 0.002 মিমি মধ্যে

• টাইট সিলিন্ড্রিসিটি নিয়ন্ত্রণ

• স্থিতিশীল গাইড ফিট

গাইড বুশগুলিতে মসৃণ স্লাইডিং পারফরম্যান্স বজায় রাখতে নির্ভুলতা কেন্দ্রবিহীন গ্রিলিং এবং জিগ গ্রিলিং প্রক্রিয়া প্রয়োগ করা হয়।

স্থিতিশীল জ্যামিতি অভ্যন্তরীণ চাপ হ্রাস করে এবং পরিষেবা জীবন বাড়ায়।

৩) সারফেস ফিনিস এবং লেপ ইঞ্জিনিয়ারিং

ঘর্ষণ এবং বিরক্তিকরতা কমাতেঃ

• আয়না পলিশিং (Ra 0.05 ₹ 0.1)

• PVD লেপ যেমন TiCN, AlTiN, এবং DLC

পৃষ্ঠের প্রস্তুতিতে আবরণের আগে আল্ট্রাসোনিক পরিষ্কার এবং আইওন চিকিত্সা অন্তর্ভুক্ত রয়েছে, যা শক্তিশালী সংযুক্তি এবং ফ্লিপিংয়ের প্রতিরোধের নিশ্চয়তা দেয়।

সঠিক পৃষ্ঠ প্রকৌশল তাপ জমা এবং আঠালো পরিধান উল্লেখযোগ্যভাবে হ্রাস করে।

টেকনিক্যাল স্পেসিফিকেশন

উপকরণ:
SKH51, M2, ASP23, Vanadis 23, টংস্টেন কার্বাইড

কঠোরতা:
৬২-৬৪ এইচআরসি (টুল স্টিল)
৯০ HRA পর্যন্ত (কার্বাইড)

সহনশীলতা ক্ষমতাঃ
±0.001 মিমি পর্যন্ত (জিওমেট্রি অনুযায়ী)

পৃষ্ঠতল সমাপ্তিঃ
মিরর ফিনিস Ra 0.05 ০।1

জ্যামিতির ধরন:
সোজা, ধাপে ধাপে, টি-আকৃতির, বল-লক, পাইলট পিন

সামঞ্জস্যতাঃ
অনুরোধের ভিত্তিতে ডেটন, লেন, মিসুমি, ফাইব্রো স্ট্যান্ডার্ডগুলির সাথে বিনিময়যোগ্য

অ্যাপ্লিকেশন শিল্প

আমাদের সুনির্দিষ্ট পাঞ্চ পিন এবং টুলিং উপাদানগুলি ব্যবহার করা হয়ঃ

• অটোমোবাইল স্ট্যাম্পিং (টার্মিনাল, ব্র্যাকেট, সংযোগকারী)

• ইলেকট্রনিক্স এবং টেলিযোগাযোগ স্ট্যাম্পিং

• চিকিৎসা যন্ত্রপাতি

• এয়ারস্পেস ফিক্সিং ফর্মিং

• সূক্ষ্ম ব্লাঙ্কিং এবং মাইক্রো স্ট্যাম্পিং অ্যাপ্লিকেশন

এই শিল্পগুলির দীর্ঘ সেবা জীবন এবং স্থিতিশীল মাত্রিক কর্মক্ষমতা প্রয়োজন।

গুণমান নিয়ন্ত্রণ ও নথিপত্র

প্রতিটি ব্যাচের মধ্যে রয়েছেঃ

• উপাদান সার্টিফিকেশন

• কঠোরতা যাচাইকরণ

• মাত্রা পরিদর্শন প্রতিবেদন (সিএমএম বা মাইক্রোমিটার)

• প্রয়োজন হলে পৃষ্ঠের রুক্ষতা নিশ্চিতকরণ

আমাদের আইএসও ৯০০১ ভিত্তিক কর্মপ্রবাহ ধারাবাহিক পুনরাবৃত্তি উৎপাদন নিশ্চিত করে।

OEM & কাস্টমাইজড ম্যানুফ্যাকচারিং

আমরা সমর্থন করি:

• অঙ্কন ভিত্তিক কাস্টম প্রোফাইল

• বিশেষ জ্যামিতির জন্য দ্রুত প্রোটোটাইপিং

• উচ্চ আকার অনুপাতের মাইক্রো পাঞ্চ পিন (0.2 মিমি ব্যাসার্ধ পর্যন্ত)

• ছোট প্যাচ এবং ভর উৎপাদন

সমস্ত উপাদান কাস্টমার স্পেসিফিকেশন অনুযায়ী কঠোরভাবে উত্পাদিত হয়।

টেকনিক্যাল FAQ

প্রশ্ন ১ঃ আপনি কিভাবে পঞ্চ পিন চিপিং প্রতিরোধ করবেন?
যথাযথ উপাদান নির্বাচন, নিয়ন্ত্রিত ভ্যাকুয়াম তাপ চিকিত্সা এবং চাপ ঘনত্ব হ্রাস করার জন্য অপ্টিমাইজড প্রান্ত জ্যামিতির মাধ্যমে।

প্রশ্ন ২ঃ আপনি কি ০.৫ মিমি ব্যাসের নিচে মাইক্রো পঞ্চ পিন তৈরি করতে পারেন?
হ্যাঁ, 0.2 মিমি পর্যন্ত মাইক্রো পঞ্চ পিন সমর্থিত, কঠোর সরলতা এবং অনমনীয়তা নিয়ন্ত্রণের সাথে।

প্রশ্ন 3: আপনি কিভাবে লেপ আঠালো নিশ্চিত করবেন?
তাপীয় এবং যান্ত্রিক চাপের অধীনে শক্তিশালী আঠালো নিশ্চিত করার জন্য পিভিডি লেপ দেওয়ার আগে পৃষ্ঠ পরিষ্কার এবং আয়ন প্রাক চিকিত্সা প্রয়োগ করা হয়।

প্রশ্ন 4: আপনি কি কার্বাইড পঞ্চ পিন সমর্থন করেন?
হ্যাঁ, টংস্টেন কার্বাইডের বিকল্পগুলি উচ্চ পরিধান প্রতিরোধের এবং চরম কঠোরতা অ্যাপ্লিকেশনের জন্য উপলব্ধ।

একটি প্রযুক্তিগত উদ্ধৃতি অনুরোধ করুন

আপনার অঙ্কন (STEP, DWG, PDF) উপাদান এবং কঠোরতা প্রয়োজনীয়তা সঙ্গে পাঠান।
আমাদের ইঞ্জিনিয়ারিং টিম আপনার আবেদন পর্যালোচনা করবে এবং একটি উৎপাদন প্রস্তাব প্রদান করবে।
