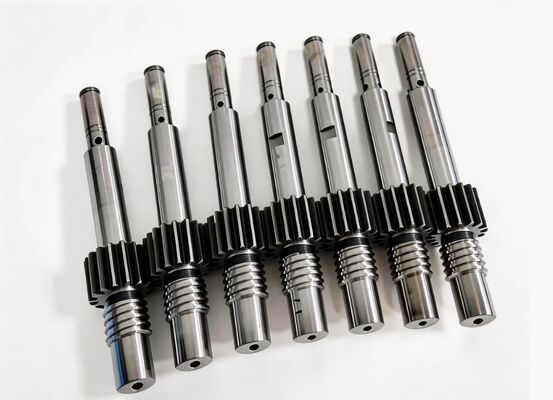

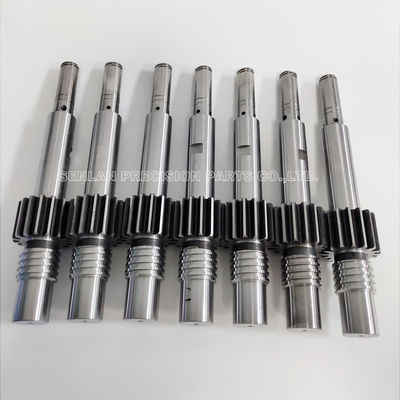

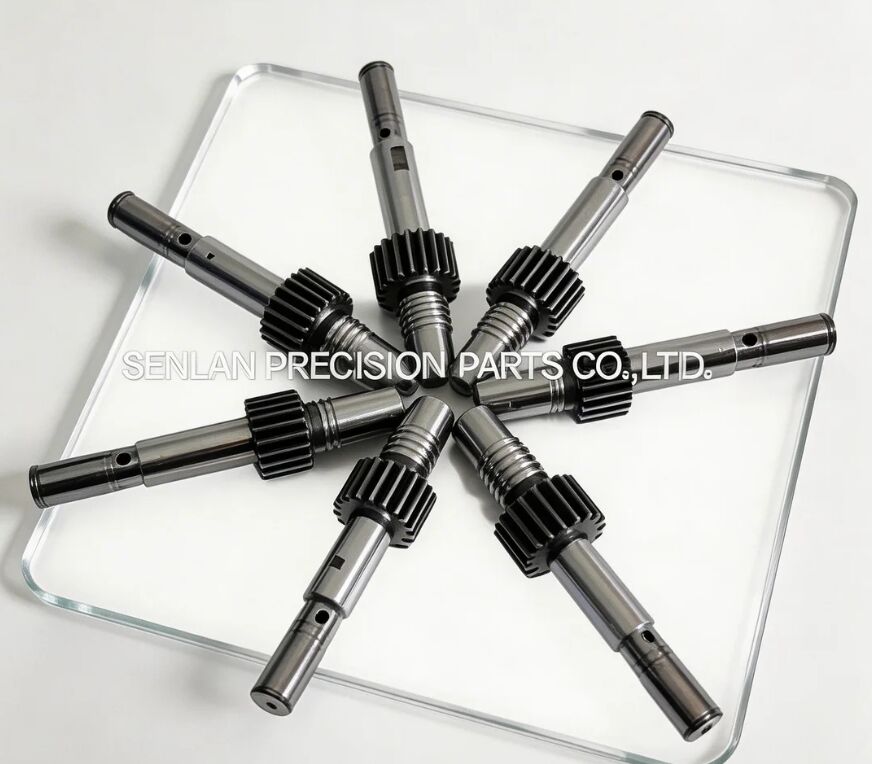

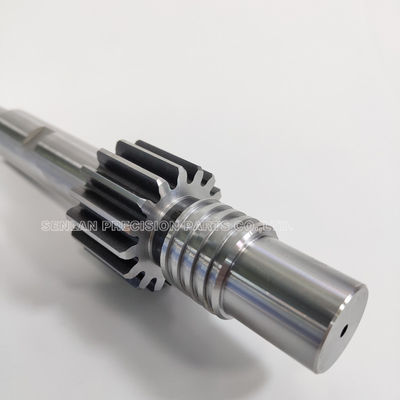

ইনজেকশন মোল্ডের জন্য গ্রিডড কোর (আনস্ক্রুভিং কোর)
পণ্যের সংক্ষিপ্ত বিবরণ
গ্রিডড কোরগুলি সুনির্দিষ্টভাবে ছাঁচনির্মাণের জন্য ব্যবহৃত উপাদানপ্রকৃত অভ্যন্তরীণ থ্রেডইনজেকশন-মোল্ডেড অংশগুলিতে। স্ট্যান্ডার্ড কোরগুলির বিপরীতে, একটি থ্রেডড কোর একটি সঠিক থ্রেড জ্যামিতি বজায় রাখতে হবেআনস্ক্রু বা ঘূর্ণনশীল demolding প্রক্রিয়াফ্রেমগুলোকে ক্ষতিগ্রস্ত না করেই ছাঁচনির্মাণ করা অংশটি মুক্ত করতে।
আমাদেরথ্রেডড কোর (থ্রেডড কোর পিন / থ্রেডড কোর ইনসার্ট)উপাদান কাস্টম কাস্টমার আঁকা সঙ্গে কঠোর নিয়ন্ত্রণ সঙ্গে তৈরি করা হয়থ্রেড প্রোফাইল, ঘূর্ণন অক্ষের সাথে ঘনত্ব, ফিট ইন্টারফেস এবং পৃষ্ঠ শেষউচ্চ-ভলিউম ছাঁচগুলির জন্য, ক্রস-থ্রেডিং, টর্ক বৈচিত্র্য, ফুটো বা ক্যাপিং / বন্ধ ব্যর্থতার মতো সমাবেশ সমস্যাগুলি এড়াতে ধারাবাহিক থ্রেডের গুণমান অপরিহার্য।
পণ্যের বর্ণনা
এগহ্বরযুক্তএকটি গঠিত অংশের অভ্যন্তরে (বা কখনও কখনও বাইরে) থ্রেড তৈরি করে এমন গঠনের উপাদান। বেশিরভাগ ক্ষেত্রে, থ্রেডেড কোরগুলি একটি অংশ হিসাবে কাজ করেআনস্ক্রু সিস্টেম, যেখানে গহ্বরটি ইজেকশন চলাকালীন ঘোরায় যাতে গহ্বরযুক্ত বৈশিষ্ট্যটি পরিষ্কারভাবে বিচ্ছিন্ন হয়।
একটি থ্রেডেড কোর কি নিয়ন্ত্রণ করতে হবে
- থ্রেড প্রোফাইল, পিচ এবং লিড-ইন জ্যামিতি
- থ্রেড এবং কোর এর ঘূর্ণন datums মধ্যে coaxial সারিবদ্ধতা
- স্থিতিশীল ইনস্টলেশন ছাঁচ বেস বা কোর প্লেট মাপসই
- স্টিকিং, গিলিং এবং থ্রেড ক্ষতি হ্রাস করার জন্য মসৃণ পৃষ্ঠ শেষ
- ড্রাইভ সিস্টেমের জন্য যান্ত্রিক ইন্টারফেস বৈশিষ্ট্য (ডিজাইন নির্ভর)
সাধারণ থ্রেডেড কোর নির্মাণ
ছাঁচের নকশার উপর নির্ভর করে, একটি থ্রেডেড কোর অন্তর্ভুক্ত হতে পারেঃ
- থ্রেড-ফর্মিং সেকশন (অভ্যন্তরীণ থ্রেড প্রোফাইল)
- পুনরাবৃত্তিযোগ্য ইনস্টলেশনের জন্য স্থান নির্ধারণের কাঁধ/আকার
- ড্রাইভ-ইন্টারফেসের বৈশিষ্ট্য (গিয়ার সিট, কীওয়ে, ক্যাপিং সেকশন, স্প্লাইন ইত্যাদি)
- দীর্ঘ চক্র ঘূর্ণন এবং স্লাইডিং যোগাযোগের জন্য অপ্টিমাইজড পরিধান অঞ্চল
পদার্থ এবং চিকিৎসার বিষয়গুলো বিবেচনা করা
গ্রিডড কোরগুলি প্রায়শই পুনরাবৃত্তি চক্রের অধীনে পরিধান প্রতিরোধের এবং মাত্রিক স্থিতিশীলতার জন্য নির্বাচিত টুল স্টিল থেকে উত্পাদিত হয়।তাপ চিকিত্সা এবং ঐচ্ছিক পৃষ্ঠতল চিকিত্সা / আবরণ উপর ভিত্তি করে নির্দিষ্ট করা যাবে:
- রজন প্রকার (পূর্ণ/অব্রেসিভ উপাদান)
- প্রয়োজনীয় থ্রেড পৃষ্ঠের গুণমান এবং demolding আচরণ
- উৎপাদন পরিমাণ এবং প্রত্যাশিত সেবা জীবন
- অপারেটিং তাপমাত্রা এবং তৈলাক্তকরণ কৌশল
অ্যাপ্লিকেশন
থ্রেডেড কোর ব্যবহার করা হয়ইনজেকশন মোল্ডযেসব অংশে সত্যিকারের থ্রেড ডিমোল্ডিং প্রয়োজন, তার মধ্যে রয়েছেঃ
- আনস্ক্রু ইঞ্জেকশন মোল্ড (রোটারি ডিমোল্ডিং সিস্টেম)
- অভ্যন্তরীণ থ্রেডের গুণগত মানের জন্য একাধিক গহ্বরের ছাঁচ
- উচ্চ-ভলিউম উত্পাদন ছাঁচ যেখানে থ্রেড স্থিতিশীলতা সমাবেশ এবং ফুটো কর্মক্ষমতা প্রভাবিত করে
- প্রতিরোধমূলক রক্ষণাবেক্ষণ এবং দ্রুত প্রতিস্থাপনের জন্য রিপেয়ার কোর প্রোগ্রাম
(সঠিক শেষ পণ্য গ্রাহকের নকশা দ্বারা পরিবর্তিত হয়; আমরা ছাঁচ ফাংশন এবং threaded বৈশিষ্ট্য প্রয়োজনীয়তা উপর ফোকাস।)
যথার্থতা এবং উত্পাদন ক্ষমতা
থ্রেডেড কোরগুলির জন্য উভয়ই গঠনের নির্ভুলতা এবং যান্ত্রিক সারিবদ্ধতার নির্ভুলতা প্রয়োজন। আমরা প্যারামিটারগুলি নিয়ন্ত্রণ করি যা সরাসরি ছাঁচনির্মাণের ফলাফল এবং আনস্ক্রুভিং স্থিতিশীলতাকে প্রভাবিত করে।
উৎপাদন প্রক্রিয়া
- ডিটাম এবং ইন্টারফেসের জন্য সুনির্দিষ্ট সিএনসি টার্নিং/ফ্রিলিং
- নির্দিষ্ট প্রোফাইল এবং অসহিষ্ণুতা পর্যন্ত থ্রেড মেশিনিং
- সমালোচনামূলক ফিট এবং রোটেশন ডেটামগুলির জন্য গ্রাইন্ডিং (প্রয়োজন অনুসারে)
- ইন্টারফেস বৈশিষ্ট্যগুলির জন্য ইডিএম / ওয়্যার ইডিএম (প্রকল্প-নির্ভর)
- কঠোরতা এবং স্থায়িত্বের জন্য তাপ চিকিত্সা সমন্বয়
- থ্রেড পৃষ্ঠ এবং পরিধান অঞ্চলগুলির জন্য সূক্ষ্ম সমাপ্তি / পলিশিং
- মাল্টি-গহ্বরের গহ্বরযুক্ত কোর অর্ডারের জন্য সেট মেলে
মূল মান নিয়ন্ত্রণ
- অঙ্কন প্রয়োজনীয়তা অনুসারে থ্রেড প্রোফাইল যাচাইকরণ
- থ্রেড এবং ঘূর্ণন ডেটামগুলির মধ্যে ঘনত্ব / রানআউট নিয়ন্ত্রণ
- ইনস্টলেশন এবং গাইডিং ইন্টারফেসের জন্য ফিট টোলারেন্স নিয়ন্ত্রণ
- গলিং হ্রাস এবং রিলিজ উন্নত করার জন্য পৃষ্ঠ শেষ ব্যবস্থাপনা
- সামঞ্জস্যপূর্ণ সেটগুলির মধ্যে সামঞ্জস্যতা নিয়ন্ত্রণ (নামকরণ বা 100% পরিদর্শন বিকল্প)
পরিদর্শন ও নথিপত্র
- পরিমাপ পরিদর্শন প্রতিবেদন উপলব্ধ (মূল বৈশিষ্ট্য বা সম্পূর্ণ প্রতিবেদন)
- অনুরোধের ভিত্তিতে উপাদান শংসাপত্র এবং তাপ চিকিত্সা রেকর্ড
- গহ্বর/সেট ব্যবস্থাপনার জন্য সিরিয়াল মার্কিং/ট্র্যাকযোগ্যতার বিকল্প
কেন এটি গুরুত্বপূর্ণ / থ্রেডের গুণমান এবং আনস্ক্রুভিং স্থিতিশীলতার জন্য গ্রাহকের মূল্য
আরো নির্ভরযোগ্য সমাবেশ এবং ধ্রুবক টর্ক
সঠিক থ্রেড জ্যামিতি ক্রস থ্রেডিং ঝুঁকি হ্রাস করে এবং স্বয়ংক্রিয় সমাবেশ লাইনে টর্ক পারফরম্যান্স স্থিতিশীল করে।
কম প্রত্যাখ্যান এবং কম ডাউনটাইম
স্থিতিশীল রানআউট নিয়ন্ত্রণ এবং ভাল পৃষ্ঠ সমাপ্তি থ্রেড ক্ষতি, আঠালো, এবং unscrewing প্রক্রিয়া সমস্যা প্রতিরোধ করতে সাহায্য করে।
পুনরাবৃত্তি ঘূর্ণন অধীনে দীর্ঘ সেবা জীবন
সঠিক উপকরণ নির্বাচন, তাপ চিকিত্সা, এবং পরিধান-জোন সমাপ্তি দীর্ঘ রানগুলিতে পরিধান হ্রাস করে এবং থ্রেডের গুণমান বজায় রাখে।
প্রতিস্থাপনযোগ্য খুচরা যন্ত্রাংশ দিয়ে দ্রুত রক্ষণাবেক্ষণ
প্রতিস্থাপনযোগ্য থ্রেডেড কোরগুলি বড় ছাঁচ পুনর্নির্মাণ ছাড়াই দ্রুত প্রতিস্থাপনের অনুমতি দেয়, পূর্বাভাসযোগ্য রক্ষণাবেক্ষণ সময়সূচী সমর্থন করে।
উদ্ধৃতির জন্য আমাদের কী দরকার
সুনির্দিষ্টভাবে গহ্বরযুক্ত কোর উদ্ধৃত করার জন্য, দয়া করে উল্লেখ করুনঃ
- 3D CAD (STEP/IGES) এবং 2D অঙ্কন (PDF/DWG)
- থ্রেড স্পেসিফিকেশন (প্রোফাইল, পিচ, টোলারেন্স, লিড-ইন প্রয়োজনীয়তা)
- মোল্ড ডিমোল্ডিং পদ্ধতি (অনস্ক্রুভিং/রোটারি সিস্টেম) এবং ড্রাইভ ইন্টারফেসের বিবরণ
- উপাদান প্রয়োজনীয়তা (বা রজন/উত্পাদন শর্তাবলী সুপারিশ)
- তাপ চিকিত্সা/লক্ষ্য কঠোরতা স্পেসিফিকেশন
- থ্রেড এবং পরিধান অঞ্চলগুলির জন্য পৃষ্ঠের সমাপ্তির প্রয়োজনীয়তা
- পরিমাণ (একক টুকরা বা বহু-গহ্বর সেট)
- পরিদর্শন/ডকুমেন্টের প্রয়োজনীয়তা (FAI, রিপোর্ট ফর্ম্যাট, নমুনা গ্রহণ vs 100% পরিদর্শন)
- নেতৃত্বের সময় এবং প্যাকেজিংয়ের প্রয়োজনীয়তা
যদি এটি একটি প্রতিস্থাপন অংশ হয়, তাহলে সমন্বয় ইন্টারফেসের মাত্রা (ঘূর্ণন ডেটা, ড্রাইভ সিট, অবস্থান নির্ধারণকারী কাঁধ) প্রদান করা ড্রপ-ইন সামঞ্জস্যতা নিশ্চিত করতে সহায়তা করে।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
কেন গহ্বরযুক্ত অংশগুলির একটি আনস্ক্রুভিং কোর প্রয়োজন?
অনেক থ্রেড ডিজাইন থ্রেডকে ক্ষতিগ্রস্ত না করে একটি সোজা কোর থেকে মুছে ফেলা যায় না। একটি আনস্ক্রুভিং কোর থ্রেড বৈশিষ্ট্যটি পরিষ্কারভাবে বিচ্ছিন্ন করতে ঘোরে।
ছাঁচনির্মাণ অংশগুলিতে ক্রস-থ্রেডিং বা অসামঞ্জস্যপূর্ণ টর্চ কী কারণে হয়?
সাধারণ কারণগুলির মধ্যে রয়েছে থ্রেড প্রোফাইল বিচ্যুতি, ঘূর্ণন অক্ষের তুলনায় রানআউট, দুর্বল পৃষ্ঠ সমাপ্তি, পরিধান বা আনস্ক্রু মেশিনের ভুল সারিবদ্ধতা।
আপনি মাল্টি-গহ্বর ছাঁচ জন্য মিলে যাওয়া threaded কোর সেট সরবরাহ করতে পারেন?
হ্যাঁ, আমরা কন্ট্রোল করা গহ্বর থেকে গহ্বর ধারাবাহিকতা সঙ্গে মিলে যাওয়া সেট উত্পাদন এবং মূল থ্রেড এবং ডেটা বৈশিষ্ট্য জন্য পরিদর্শন তথ্য প্রদান করতে পারেন।
আপনি কি ড্রাইভ-ইন্টারফেসের বৈশিষ্ট্যগুলি সমর্থন করেন (গিয়ার সিট, কাপলিং বিভাগ ইত্যাদি)?
হ্যাঁ, আমরা আপনার অঙ্কন অনুযায়ী তৈরি করি, ড্রাইভ এবং অবস্থান সনাক্তকরণ ইন্টারফেসের বৈশিষ্ট্য সহ যা আনস্ক্রু সিস্টেমের জন্য প্রয়োজনীয়।
আপনি কি পরিদর্শন প্রতিবেদন এবং উপাদান শংসাপত্র প্রদান করেন?
হ্যাঁ, পরীক্ষার রিপোর্ট এবং উপাদান/তাপ চিকিত্সার শংসাপত্র অনুরোধে পাওয়া যায়।
ইঞ্জিনিয়ারিং
আপনার অঙ্কন পাঠান এবং থ্রেড প্রয়োজনীয়তা, ঘূর্ণন তারিখ, এবং ড্রাইভ ইন্টারফেস বৈশিষ্ট্য নির্দিষ্ট করুন।আমাদের প্রকৌশলী উত্পাদনযোগ্যতা পর্যালোচনা এবং স্থিতিশীল unscrewing কর্মক্ষমতা এবং থ্রেড ধারাবাহিকতা নিশ্চিত করার জন্য একটি উত্পাদন পরিকল্পনা প্রদান করবে.
