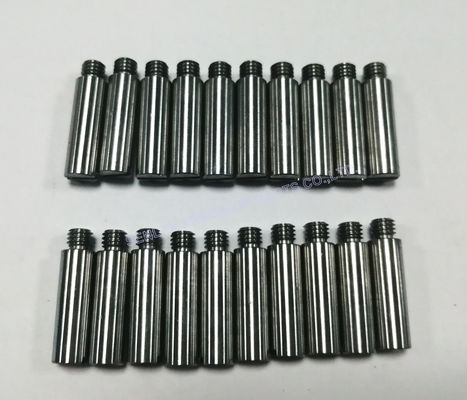

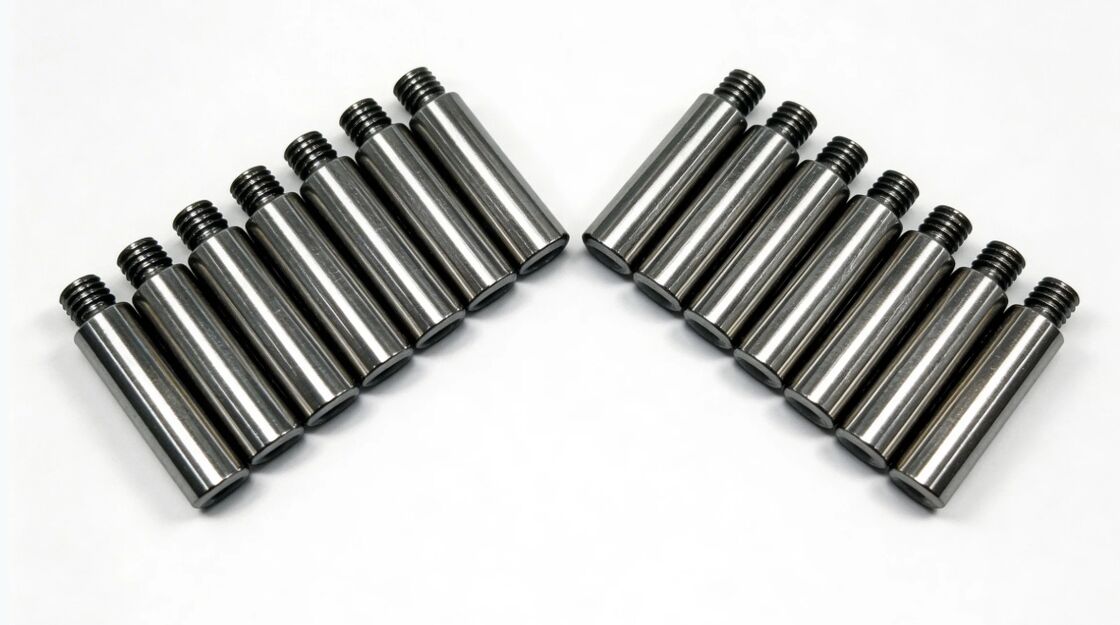

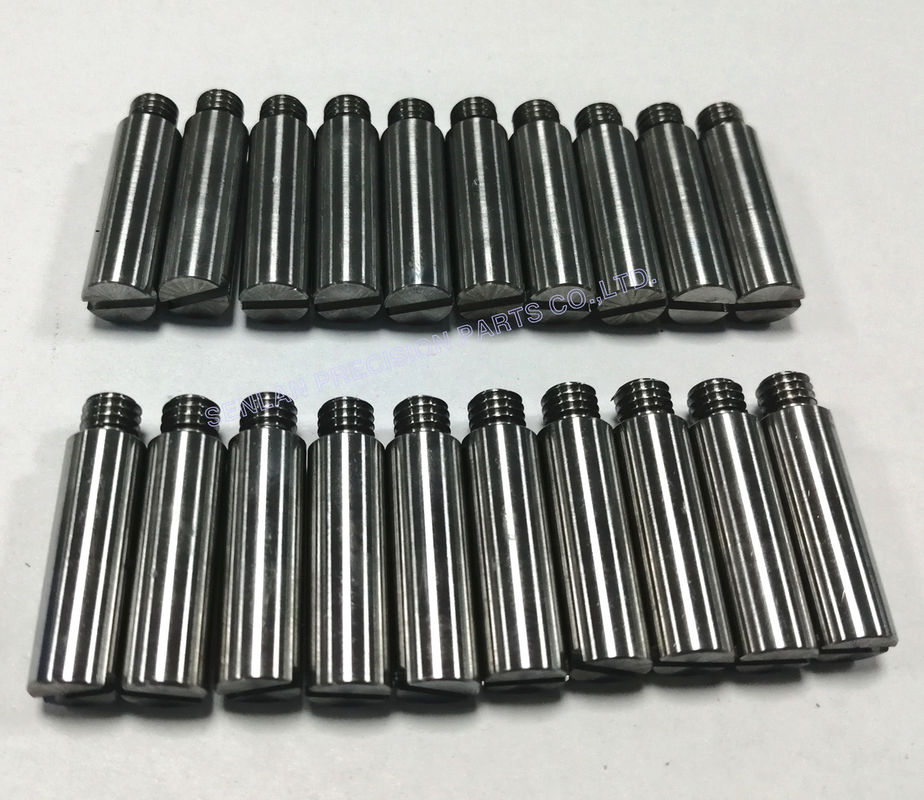

১.২৩৪৪ মাল্টি-ক্যাভিটি প্রিসিশন মোল্ডের জন্য পজিশনিং পিন
মাল্টি-ক্যাভিটি প্রিসিশন মোল্ডে, নির্ভরযোগ্য অ্যালাইনমেন্ট অত্যন্ত গুরুত্বপূর্ণ। আমাদের ১.২৩৪৪ পজিশনিং পিন হল প্রিসিশন মোল্ড অ্যালাইনমেন্ট কম্পোনেন্ট যা গ্রাহকের ড্রয়িং অনুযায়ী তৈরি করা হয় পুনরাবৃত্তিমূলক অবস্থান, স্থিতিশীল মোল্ড বন্ধ হওয়া এবং ধারাবাহিক উৎপাদন কর্মক্ষমতা সমর্থন করার জন্য।
১.২৩৪৪ (H13-ক্লাস হট-ওয়ার্ক টুল স্টিল) পজিশনিং এবং অ্যালাইনমেন্ট পার্টসের জন্য নির্বাচন করা হয় যা বারবার সাইক্লিং এবং কন্টাক্ট স্ট্রেস সহ্য করতে সক্ষম। আমরা ব্যাস টলারেন্স, সোজাভাব, সিটিং ইন্টারফেস এবং সারফেস ফিনিশ এর কঠোর নিয়ন্ত্রণের সাথে পজিশনিং পিন মেশিন এবং ফিনিশ করি, যা নতুন মোল্ড তৈরি এবং উচ্চ-ক্যাভিটি টুলিংয়ের জন্য প্রতিস্থাপন প্রোগ্রাম উভয়কেই সমর্থন করে।
পণ্যের কার্যকারিতা ও নকশা
পজিশনিং পিন কী করে
- পুনরাবৃত্তিমূলক প্লেট-টু-প্লেট এবং ইনসার্ট-টু-প্লেট পজিশনিং
- নিশ্চিত করে
- শাট-অফ এবং ক্যাভিটি/কোর সম্পর্কের স্থিতিশীল অ্যালাইনমেন্ট বজায় রাখে
- মিসম্যাচ কমায় এবং নির্ভুল প্রান্তগুলিকে ইমপ্যাক্ট ওয়্যার থেকে রক্ষা করে
প্রতিস্থাপনের সময় ডেটামগুলি সামঞ্জস্যপূর্ণ রেখে ইন্টারচেঞ্জেবল রক্ষণাবেক্ষণ সমর্থন করে
- সাধারণ নকশার বৈশিষ্ট্য
- সঠিক ফিটের জন্য প্রিসিশন গ্রাউন্ড সিলিন্ড্রিক্যাল বডি
- পুনরাবৃত্তিমূলক ইনস্টলেশনের জন্য সিটিং শোল্ডার বা লোকেটটিং সেকশন
- মসৃণ এনগেজমেন্টের জন্য লিড-ইন/চ্যামফার
মাউন্টিং/রিমুভালের জন্য থ্রেডেড এন্ড বা রিটেনশন ফিচার
- কেন ১.২৩৪৪ উপাদান ব্যবহার করা হয়
- ক্র্যাকিং এবং চিপিং প্রতিরোধ করার জন্য উচ্চ টাফনেস
- বারবার সাইক্লিংয়ের অধীনে ভাল থার্মাল ফ্যাটিগ রেজিস্ট্যান্স
- টেকসই ওয়ার্কিং হার্ডনেস এর জন্য নির্ভরযোগ্য হিট-ট্রিটমেন্ট রেসপন্স
চাহিদাযুক্ত মোল্ড পরিবেশে স্থিতিশীল কর্মক্ষমতা
চূড়ান্ত হার্ডনেস, টলারেন্স ক্লাস এবং সারফেস ফিনিশ আপনার ড্রয়িং এবং মোল্ডের প্রয়োজনীয়তা অনুযায়ী তৈরি করা হয়।
অ্যাপ্লিকেশন১.২৩৪৪ পজিশনিং পিন মাল্টি-ক্যাভিটি প্রিসিশন মোল্ডে
- ব্যবহৃত হয়, যার মধ্যে রয়েছে:
- উচ্চ-ক্যাভিটি ইনজেকশন মোল্ড যার জন্য ক্যাভিটি জুড়ে ধারাবাহিক অ্যালাইনমেন্ট প্রয়োজন
- মোল্ড প্লেট এবং ইনসার্ট সিস্টেম যার জন্য পুনরাবৃত্তিমূলক ডেটাম পজিশনিং প্রয়োজন
- টুলিং প্রোগ্রাম যেখানে ইন্টারচেঞ্জেবল স্পেয়ার পার্টস প্রয়োজন
মোল্ড রক্ষণাবেক্ষণ এবং সংস্কার প্রকল্প যেখানে ক্ষয়প্রাপ্ত লোকেটটিং পিন প্রতিস্থাপন করা হয়
প্রিসিশন ও ম্যানুফ্যাকচারিং ক্ষমতা
- ম্যানুফ্যাকচারিং প্রক্রিয়া
- বেসিক জিওমেট্রি এবং থ্রেডেড সেকশনের জন্য প্রিসিশন সিএনসি টার্নিং
- গুরুত্বপূর্ণ ব্যাস, সোজাভাব এবং সিটিং সারফেসের জন্য গ্রাইন্ডিং
- লক্ষ্য হার্ডনেস এবং স্থিতিশীলতার জন্য হিট ট্রিটমেন্ট সমন্বয়
- মসৃণ এনগেজমেন্ট এবং কম পরিধানের জন্য ফাইন ফিনিশিং/পলিশিং
নিরাপদ হ্যান্ডলিং এবং ধারাবাহিক অ্যাসেম্বলির জন্য ডিবারিং এবং এজ কন্ট্রোল
- মূল গুণমান নিয়ন্ত্রণব্যাস টলারেন্স
- সঠিক ফিটের জন্য নিয়ন্ত্রণ (নির্দিষ্ট ক্লিয়ারেন্স/ইন্টারফারেন্স)সোজাভাব
- বাইন্ডিং এবং অসম যোগাযোগ এড়াতে নিয়ন্ত্রণ
- পুনরাবৃত্তিমূলক পজিশনিংয়ের জন্য সিটিং শোল্ডার যাচাইকরণ
- গলিং এবং পরিধান কমাতে সারফেস ফিনিশ নিয়ন্ত্রণ
থ্রেডেড এন্ড নির্দিষ্ট করা থাকলে থ্রেড কোয়ালিটি যাচাইকরণ
- পরিদর্শন ও ডকুমেন্টেশন
- ডাইমেনশনাল ইন্সপেকশন রিপোর্ট উপলব্ধ (গুরুত্বপূর্ণ ডাইমেনশন)
- অনুরোধে মেটেরিয়াল সার্টিফিকেট এবং হিট ট্রিটমেন্ট রেকর্ড
সেট ম্যানেজমেন্টের জন্য মার্কিং/ট্রেসেবিলিটি অপশন (প্রয়োজনে)
মাল্টি-ক্যাভিটি মোল্ড ধারাবাহিকতার জন্য গ্রাহকের সুবিধা
আরও ধারাবাহিক পার্ট কোয়ালিটি
সঠিক পজিশনিং ক্যাভিটি/কোর সম্পর্ক স্থিতিশীল রাখে, মিসম্যাচ কমায় এবং সমস্ত ক্যাভিটি জুড়ে পুনরাবৃত্তি উন্নত করে।
প্রিসিশন কম্পোনেন্টগুলিতে কম পরিধান
সঠিক অ্যালাইনমেন্ট ইমপ্যাক্ট এবং অসম লোডিং কমায়, ব্যয়বহুল কোর/ক্যাভিটি কম্পোনেন্টগুলির জীবনকাল বাড়ায়।
দ্রুত রক্ষণাবেক্ষণ এবং পূর্বাভাসযোগ্য প্রতিস্থাপন
ধারাবাহিক ডেটাম এবং নিয়ন্ত্রিত ফিট ড্রপ-ইন প্রতিস্থাপনের সুবিধা দেয়, হ্যান্ড ফিটিং এবং ডাউনটাইম কমায়।
উচ্চ-সাইকেল উৎপাদনে ভাল স্থিতিশীলতা
টেকসই উপাদান এবং স্থিতিশীল ফিনিশিং দীর্ঘ উৎপাদন রানের সময় অ্যালাইনমেন্ট কর্মক্ষমতা বজায় রাখতে সাহায্য করে।
কোটেশনের জন্য আমাদের কী প্রয়োজন
- ১.২৩৪৪ পজিশনিং পিনের নির্ভুল কোটেশনের জন্য, অনুগ্রহ করে সরবরাহ করুন:
- ২ডি ড্রয়িং (পিডিএফ/ডিডব্লিউজি) এবং/অথবা ৩ডি ক্যাড (স্টেপ/আইজিইএস)
- পরিমাণ এবং প্রয়োজনীয় লিড টাইম
- পিন স্টাইল: সোজা/স্টেপড, শোল্ডার ডিটেইলস, থ্রেডেড এন্ড প্রয়োজনীয়তা
- গুরুত্বপূর্ণ ডাইমেনশন: ব্যাস, দৈর্ঘ্য, ফিট ক্লাস, সিটিং ইন্টারফেস ডাইমেনশনউপাদানের প্রয়োজনীয়তা: ১.২৩৪৪
- (যদি থাকে তবে গ্রহণযোগ্য সমতুল্য নিশ্চিত করুন)
- হিট ট্রিটমেন্ট/হার্ডনেস প্রয়োজনীয়তা
- সারফেস ফিনিশ প্রয়োজনীয়তা (যদি নির্দিষ্ট করা থাকে)
- ম্যাটিং হোল/বুশিং ডাইমেনশন (ফিট নিশ্চিতকরণের জন্য সহায়ক)
পরিদর্শন/ডকুমেন্টেশন প্রয়োজন (রিপোর্ট ফরম্যাট, ট্রেসেবিলিটি)
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
পজিশনিং পিন এবং গাইড পোস্টের মধ্যে পার্থক্য কী?
একটি গাইড পোস্ট (লিডার পিন) মোল্ডকে খোলার/বন্ধ করার স্ট্রোকের মাধ্যমে গাইড করে। একটি পজিশনিং পিন সাধারণত অ্যাসেম্বলি ইন্টারফেসে প্লেট/ইনসার্টের সুনির্দিষ্ট, পুনরাবৃত্তিমূলক অবস্থানের জন্য ব্যবহৃত হয়।
পজিশনিং পিন কেন ক্ষয়প্রাপ্ত হয় বা অ্যালাইনমেন্ট সমস্যা সৃষ্টি করে?
সাধারণ কারণগুলির মধ্যে রয়েছে ভুল ফিট ক্লিয়ারেন্স, অপর্যাপ্ত হার্ডনেস, দুর্বল সারফেস ফিনিশ, দূষণ বা ক্ষতিগ্রস্ত ম্যাটিং হোল। সঠিক উপাদান নির্বাচন এবং প্রিসিশন গ্রাইন্ডিং এই ঝুঁকিগুলি হ্রাস করে।
আপনি কি বিদ্যমান মোল্ডের সাথে মেলে পজিশনিং পিন তৈরি করতে পারেন?
হ্যাঁ। আপনি যদি ড্রয়িং বা ম্যাটিং ইন্টারফেস ডাইমেনশন সরবরাহ করেন, আমরা ড্রপ-ইন সামঞ্জস্যের জন্য প্রতিস্থাপন পিন তৈরি করতে পারি।
আপনি কি পরিদর্শন রিপোর্ট এবং সার্টিফিকেট প্রদান করেন?
হ্যাঁ। পরিদর্শন রিপোর্ট এবং উপাদান/হিট ট্রিটমেন্ট সার্টিফিকেট অনুরোধে উপলব্ধ।১.২৩৪৪ পজিশনিং পিনের জন্য আপনার ড্রয়িং (স্টেপ/২ডি), পরিমাণ, ফিট প্রয়োজনীয়তা, লক্ষ্য হার্ডনেস এবং প্রয়োজনীয় ডেলিভারি তারিখ আমাদের পাঠান।
